Helsingin Navigaattorit

Maantieteellisen merenkulkuopin tutkinto 14.04.2000, saaristonavigointi, kysymykset

Eranto on 7°E. Käytä eksymätaulukkoa. Lue myös yleiset tutkinto-ohjeet!

Tehtävät liittyvät venematkaan, jonka teet moottoriveneelläsi (pituus 9 m, syväys 1.2 m) Skogbölen lossirannasta (63°53.0'N 025°45.5'E) Viiran luotsiaseman kautta päätyen 9.0 m väylälle noin Laitakarin kohdalle. Matka tehdän väyliä pitkin, kun se on mahdollista, mutta se sisältää myös osuuksia, jotka kuljetaan väylien ulkopuolella.

1. 1. Lähdet 4.5 m väylää pohjoiseen Skogbölen lossirannasta (63°53.0'N 025°45.5'E). Päämääränäsi on Viiran luotsituvan laituri (63°57.0'N 025°51.2'E). Kobbön luoteispuolella olevan viittaportin pohjoispuolella poikkeat väylältä koilliseen. Ajat Trehålsgrundetin ja Mervinniemen välistä. Piirrä kartalle reittisi Viiran luotsiaseman laituriin.
   2. Miten varmistat turvallisen navigointisi? Merkitse kartalle ympyrällä kohdat, joita käytät navigointisi varmistukseen, ja vinoristillä (×) kohdat, joita sinun tulisi välttää. Kuvaile kuinka navigoit.
2. 1.
      Jatkat matkaasi Viiran majakalta 5.2 m väylää luoteeseen. Havaitset 7.3 m väylällä aluksen, johon suuntima ei muutu. Mistä on kyse? Mitä teet?
   2. Aluksessa on päivämerkkinä viereisen kuvan tunnus. Mitä se tarkoittaa?
   3. Mikä on edellä esitettyä päivämerkkiä vastaava valotunnus?
3. Ajat ODAS-poijulle. Varmistat samalla sen sijainnin käsisuuntimakompassilla. Mitkä ovat kompassisuuntimat Möylyn sektoriloistoon ja Viiran majakkaan?
4. 1. Jatkat matkaasi ODAS-poijulta suoraan kohti verkkomatalan valopoijua. Mitä tarkoittaa karttamerkki ?
   2. Mikä viitta jää lähimmäksi oikealla puolellesi matkan aikana?
   3. Mitä tarkoittaa karttamerkintä paikassa (63°58.65'N 025°54.50'E)?
5. Jatkat matkaasi Verkkomatalan valopoijulta 9.0 m väylää pitkin kaakkoon. Ohitat tutkaheijastimella varustetun kummelin kello 14.00. Nopeutesi on 7 solmua. Mihin aikaan tulet ohittamaan Munan reunamerkin?
6. 1. Ajat 9.0 m väylää kaakkoon. Ohittaessasi Ykskiven luodon havaitset luodolla henkilön, joka viittoilee molemmilla käsillään ylös ja alas. Mistä on kyse?
   2. Mitä teet?
7. 1. Munan reunamerkiltä päätät lähteä suoraan kohti Ulkokallan tunnusmajakkaa. Mikä on kompassisuunta?
   2. Ajettuasi noin 1 mpk päätät palata takaisin Munan reunamerkille. Mikä nyt on kompassisuuntasi?
8. Kun jatkat matkaasi linjaa Länsikivi–Eteläluoto, näyttää kompassisi KS=142°. Laske tässä tilanteessa ohjauskompassin eksymä.
9. 1. Selosta lyhyesti eksymä.
   2. Selosta lyhyesti suuntima.
   3. Kuinka pitkä on yksi kaariminuutti meridiaanilla meripeninkulmissa?
10. 1. Mitkä ovat kulussa olevan ilmatyynyaluksen valot?
    2. Mitä äänimerkkejä antaa huonoissa näkyvyysoloissa purjehtiva purjealus?
    3. Mainitse vähintään neljä seikkaa, jotka on otettava huomioon arvioitaessa aluksen turvallista nopeutta?

Helsingin Navigaattorit

Saaristo 14.04.2000, mallivastaukset

1.

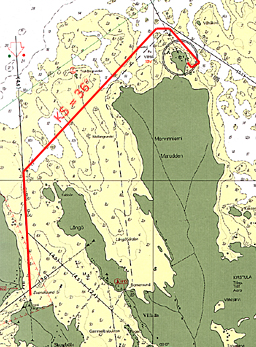

   Reitti viereisellä kartalla.
2. 1. Yhteentörmäämisen vaara. Väistän.
   2. Rajoitettua ohjailukykyä.
   3. Ympärinäkyvä päällekkäinen puna–valko–punainen valoyhdistelmä.
3. Viira ks=162°, Möyly ks=097°.
4. 1. IT 1: Luotsinkohtauspaikka.
   2. Itäviitta.
   3. IK 26: Hylky, pienin syvyys 15 m.
5. 14.27.
6. 1. Kansainvälinen hätämerkki (COLREG 37), jonkun henki on vaarassa — hän pyytää apua merihätään.
   2. Menen auttamaan.
7. 1. KS=068°.
   2. KS=245°.
8. 1. eks=-11° (KS=142°).
9. 1. Aluksen magneettikentän aiheuttama häiriö maan magneettikentässä.
   2. Havaitsijan kautta kulkevan meridiaanin ja havaitsijan ja havaintokohteen välisen isoympyrän kaaren välinen kulma.
   3. 1 mpk.
10. 1. Sivuvalot, perävalo, mastovalo ja ympärinäkyvä keltainen vilkkuvalo.
    2. Yksi pitkä ja kaksi lyhyttä äänimerkkiä enintään kahden minuutin välein. Alle 12 m aluksilla vaihtoehtoisesti jokin voimakas äänimerkki enintään kahden minuutin välein.
    3. • vallitseva näkyvyys,
       • liikenteen tiheys,
       • aluksen ohjailukyky,
       • taustavalaistuksen esiintyminen,
       • vallitseva tuuli,
       • merenkäynti ja virta,
       • merenkulullisten vaarojen läheisyys,
       • aluksen syväys suhteessa kulkuveden syvyyteen.
