Helsingin Navigaattorit

Maantieteellisen merenkulkuopin tutkinto 15.12.2000, saaristonavigointi, kysymykset

Eranto on 7°E. Käytä eksymätaulukkoa. Lue myös yleiset tutkinto-ohjeet!

Tutkinnon kaikki tehtävät liittyvät venematkaan, jonka teet moottoriveneelläsi alkaen Trehålsgrundista kierrellen avomeren kautta 4.5 m väylälle. Matka tehdään väyliä pitkin, kun se on mahdollista, mutta matka sisältää myös osuuksia, jotka kuljetaan väylien ulkopuolella.

1. 1. Lähdet Trehålsgrundetista Mervinniemen länsipuolella kulkevaa veneilyväylää pitkin Bomarsundin kautta Ölandissa sijaitsevaan vierasvenesatamaan (63°53.3'N 025°45.2'E). Piirrä kartalle reittisi.
   2. Miten varmistat turvallisen navigointisi? Ympyröi kartalle kohteet, joita käytät navigointisi varmistukseen ja merkitse vinoristillä (×) kohteet, joita sinun tulee välttää.
   3. Miten varmistat, että lähtiessäsi Trehålsgrundetista veneilyväylälle et osu saaren eteläpuolella olevaan vedenalaiseen kiveen? (63°56.4'N 025°47.4'E)
2. 1. Kun ajat Bomarsundista Ölandissa sijaitsevaan vierasvenesatamaan (63°53.3'N 025°45.2'E), Mikä merimerkki jää vasemmalle puolellesi?
   2. Mitä tarkoittaa karttamerkintä paikassa 63°53.4'N 025°47.6'E?
   3. Lähestyessäsi vierasvenesatamaa peruuttaa yhteysalus laiturista ulos. Minkälaisen äänimerkin se antaa ennen peruutusta?
3. Lähtiessäsi Ölandista sijaitsevasta vierasvenesatamasta (63°53.3'N 025°45.2'E) Kummelskäriin päin johtavaa 3.0 m väylää olet lossiväylän kohdalla kello 11.00. Nopeutesi on 6 solmua. Milloin olet Kummelskärin linjan ja Stångklubb–Sommarkaren -linjan risteyskohdassa?

4. 1. Ajaessasi Ölandin vierasvenesatamasta Kummelskäriin päin johtavaa 3.0 m väylää, tulee sinua vastaan alus. Aluksessa on viereisen kuvan mukainen merkkikuvio. Mitä se tarkoittaa?
   2. Minkälaisia valoja näyttää ankkuroitu alus, jonka pituus on yli 50 m, mutta alle 100 m?
   3. Jatkat matkaasi avomeren kautta pohjoiseen. Avomerellä havaitset purjeveneen etuvasemmalla. Suuntima veneeseen ei muutu. Mitä teet?
5. Ajat avomeren kautta lähelle magneettista häiriöaluetta Ölandin luoteispuolelle. Varmistat sijaintisi käsisuuntimakompassilla mittaamalla kompassisuuntimat Norruddin majakka ks=177° ja Norrbådanin tunnusmajakka ks=126°. Mikä on sijaintisi?
6. 1. Jatkat matkaasi suoraan itään ja saavut Ölandin itäpuolella olevalle 4.5 m väylälle. Lähdet ajamaan väylää kohti Skogböleä. Kun olet ensimmäisen vasemman lateraalimerkin kohdalla päätät käydä Norrbådanin tunnusmajakalla. Mitä kompassisuuntaa sinun tulee ohjata?
   2. Palaat väylälle ajamalla Norrbådanin tunnusmajakalta suoraan itään. Mikä on tällöin kompassisuuntasi?
7. Ajaessasi Ölandin itäpuolella 4.5 m väylää etelään näyttää kompassi KS=173°. Laske kompassin eksymä.
8. 1. Millainen moottorivene on rekisteröitävä?
   2. Mitkä käyttökuntoiset perusvarusteet tulee olla liikkeellä olevassa moottorilla tai yli 5 m pituisessa purjeella varustetussa vesikulkuneuvossa?
9. 1. Selosta lyhyesti mikä on isoympyrä.
   2. Saat itsellesi tuntemattoman alueen merikartan. Miten selvität käytettävän erannon?
   3. Mikä on loki?
10. 1. Mitkä ovat kulussa olevan yli 20 m purjealuksen kulkuvalot?
    2. Mikä on eteläviitan valotunnus?
    3. Milloin alus on kulussa?

Helsingin Navigaattorit

Saaristo 15.12.2000, mallivastaukset

1.

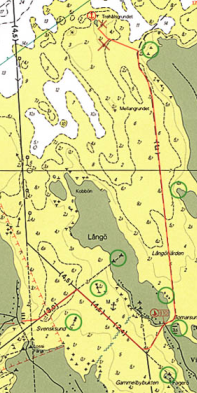

   Reitti viereisellä kartalla.
2. 1. Pohjoisviitta.
   2. Ankkuripaikka.
   3. Kolme lyhyttä, noin 1 s pituista äänimerkkiä.
3. 11.37.
4. 1. Aluksen liikkumista rajoittaa sen syväys (COLREG 28).
   2. Aluksen keulassa ja perässä on näytettävä ympärinäkyviä valkoisia valoja, joista keulassa oleva on korkeammalla (COLREG 30a).
   3. Jos etäisyys purjealukseen pienenee, väistän (COLREG 18a).
5. 63°56.7'N 025°40.5'E.
6. 1. KS=229°.
   2. KS=081°.
7. eks=-3° (KS=173°).
8. 1. • Perämoottorivene, jonka moottorin teho valmistajan ilmoituksen mukaan on enemmän kuin 15 kW
      • Sisä- tai sisäperämoottorivene, joka moottorin teho on enemmän kuin 37 kW.
   2. • Hyväksytty, henkilön kokoa ja painoa vastaava kelluntaväline
      • Väline veden poistamiseksi veneestä
      • Airot tai mela taikka ankkuri köysineen
      • Hyväksytty käsisammutin, jos vesikulkuneuvossa on liekillä toimiva polttolaite, sisäkone tai yli 25 kW perämoottori.
9. 1. Isoympyrä on pallon keskipisteen kautta kulkevan tason ja pallon pinnan leikkausviiva.
   2. Kartan kompassiruusussa on ilmoitettu erannon arvo tietyllä hetkellä ja sen vuotuinen muutos. Näiden tietojen perusteella voidaan laskea nykyinen arvo.
   3. Aluksen matka- ja nopeusmittari.
10. 1. Sivuvalot ja perävalo.
    2. Valkoinen NPv(6)+KV 10 s [IALA VQ(6)+LFl W 10 s] tai Pv(6)+V 15 s [IALA Q(6)+Fl W 15 s].
    3. Kun se ei ole ankkuroituna, maihin kiinnitettynä eikä karilla.
