Maantieteellisen merenkulkuopin tutkinto 10.12.2004, saaristonavigointi, kysymykset

Eranto on 7°E. Käytä eksymätaulukkoa. Lue myös yleiset tutkinto-ohjeet!

Tehtävät liittyvät kesäiseen venematkaan Bomarsundista Vilniemeen. Teet sen 9-metrisellä moottoriveneelläsi. Veneen syväys on 1.2 m ja korkeus 3.4 m. Lähtöpaikkasi on Bomarsundin venesatama (63°53.2'N 025°49.0'E). Säätila: navakkaa itätuulta, selkeää.

    1. Siirryt lähtöpaikastasi Bomarsundin venesatamasta Långön saaren lounaispuolella olevalle väylälle, jota pitkin lähdet navigoimaan kohti luodetta. Kello 10.00 olet lounaasta tulevan 3.0 m väylän risteyksessä (linjataulut Långössä). Jatkat matkaasi 4.5 m väylää pitkin 7 solmun nopeudella. Mihin aikaan ohitat väylän itäpuolella olevan viitan, jonka latitudi on 63°56.2'N?
    2. Minkä värinen on tuo viitta?
    1. Jonkin ajan kuluttua päätät määrittää tarkan sijaintisi. Otat suunnan kohti Verkkomatalan valojääpoijua, jolloin veneen kompassi näyttää suuntaa KS=038°. Mikä on veneesi sijainti, kun suunnit Viiran majakan käsisuuntimakompassilla ks=115°?
    1. Kello 11.10 olet Mervinniemen pohjoispuolella olevan ODAS-merentutkimuspoijun luona. Otat suunnan suoraan itään. Mikä on ohjattava kompassisuunta?
    2. Kello 12.12 on Ulkokallan tunnusmajakka suoraan sivulla oikealla. Mikä on ollut nopeutesi vastatuuleen ajettaessa?
    1. Merkkikuvio?
      Matkan aikana kohtaat kaksi alusta. Näet 9.0 m väylän läheisyydessä hitaasti liikkuvan isokokoisen moottoriveneen, jonka mastoon on ripustettu viereisen kuvan mukainen merkkikuvio. Minkälaisesta aluksesta on kysymys?
    2. Möylyn sektoriloiston pohjoispuolella sinua lähestyy pohjoisen suunnasta vetouistelua harjoittava vene. Veneet ovat törmäyskurssilla.
      Oletko meriteiden sääntöjen mukaan väistämisvelvollinen?
    1. Matkaa jatkettaessa olet muutaman minuutin kuluttua 3.0 m väylällä, jonka linjamerkkeinä ovat Kallan sektoriloisto ja Summan linjataulu. Se on merkitty myös viitoilla. Mikä on näiden viittojen laji?
    2. Miltä puolelta tällainen viitta ohitetaan?
    3. Millainen on paikassa 63°59.0'N 026°04.3'E olevan viitan väritys ja heijastintunnus?
    1. Ohjatessasi mainittua väylää avomereltä kohti Kallan sektoriloistoa näyttää veneessäsi oleva varakompassi suuntaa KS=177°. Laske kompassin eksymä.
    2. Ulkokallan saaren kohdalla käännyt paluusuuntaan samaa väylää pitkin ajaen. Varakompassi näyttää nyt KS=009°. Laske eksymä myös tälle kompassisuunnalle.
    1. Olet saapunut viitalle, jonka sijainti on 63°57.6'N 026°04.5'E. Lähdet siitä ohjaamaan kompassisuuntaa KS=238°. Mikä on sijaintisi, kun oikeanpuoleinen keulakulma Möylyn sektoriloistoon on 056°?
    1. Olet 9.0 m väylällä Munan reunamerkin kohdalla. Päätät jatkaa matkaasi Vilniemen venesatamaan (63°53.5'N 025°55.7'E). Piirrä reittisi kartalle. Ympyröi ne merimerkit ja muut kohteet, joita käytät navigoidessasi hyväksesi, ja merkitse vinoristillä (×) ne vaarakohteet, jotka on otettava huomioon navigoidessasi kohti Vilniemeä.
    1. Mikä on voimassa olevan vesiliikenneasetuksen mukaan liikkeellä olevan moottoriveneen tai yli 5 m pituisen purjeveneen perusvarustus?
    2. Millainen äänimerkki on veden halki liikkuvan konealuksen annettava, kun näkyvyys on rajoitettu?
    1. Oikein vai väärin?
    2. Voimassa olevan rikoslain mukaan voidaan vesiliikennejuoppoustuomio antaa, vaikka veren alkoholipitoisuus olisi alle laissa mainitun 1.0 promillen.
    3. Suomalaisen merikartan otsikkotiedoissa ilmoitettu mittakaava pätee koko merikartan alueella.
    4. Etelämerkin valotunnus on kuusi nopeaa pikavilkkua + kestovilkku 10 sekunnin jaksoissa.

Helsingin Navigaattorit

Helsingin Navigaattorit

15.02.2009

Saaristo 10.12.2004, mallivastaukset

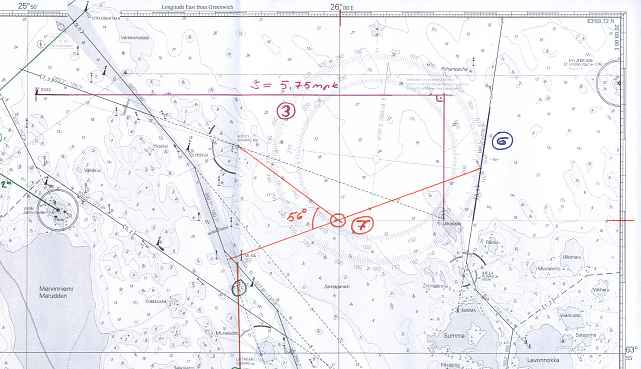

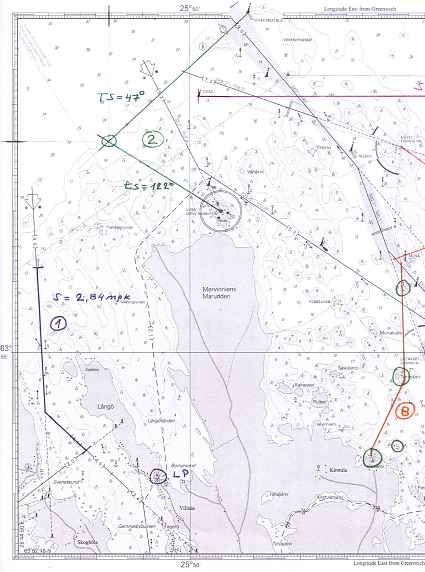

Tehtäviin liittyviä piirroksia on kahdella karttaotteella.

    1. 10.24.
    2. Se on punainen.
    1. 63°58.0'N 025°47.4'E.
    1. KS=081°.
    2. 5.6 solmua.
    1. Aluksen ohjailukyky on rajoitettu (COLREG 27b).
    2. En ole väistämisvelvollinen (COLREG 3d&15).
    1. Turvavesimerkki.
    2. Voidaan ohittaa kummalta puolelta tahansa.
    3. Musta–keltainen, heijastintunnus sini–keltainen.
    1. eks=+4° (KS=177°).
    2. eks=-8° (KS=009°).
    1. 63°56.9'N 026°00.0'E.
    1. Reitiksi on useita hyviä vaihtoehtoja. Kartalla on yksi. Ratkaisussa on otettava huomioon navakka itätuuli.
      • Henkilön koon ja kulkualueen mukaan määräytyvä pelastusliivi tai vastaava
      • tyhjennysväline veden poistamiseksi
      • airot tai mela taikka ankkuri köysineen
      • hyväksytty sammutin, jos veneessä on liekillä toimiva polttolaite, sisäkone tai yli 25 kW perämoottori.
    1. Sen on annettava yksi pitkä (noin 4–6 s kestävä) äänimerkki enintään kahden minuutin väliajoin (COLREG 35a).
    1. Oikein, tuomio vesiliikennejuopumuksesta voidaan antaa huonontuneen suorituskyvyn perusteella, vaikka veren alkoholipitoisuus jäisi alle laissa mainitun 1.0‰ (yhden promillen).
    2. Väärin. Suomalaisen merikartan otsikkotiedoissa ilmoitettu mittakaava pätee vain ilmoitetulla keskiparalleelilla.
    3. Oikein, etelämerkin valotunnus koostuu kuudesta vilkusta ja yhdestä pitkästä vilkusta 10–15 sekunnin jaksoissa [IALA VQ(6)+LFl W 10 s tai Q(6)+Fl W 15 s].
